테슬라메이트 (Teslamate) 설치 & 대시보드 커스터마이징 (feat. Proxmox, Portainer)

e홈서버에 테슬라메이트를 설치하고자 한다. 테슬라메이트는 테슬라의 주행기록 프로그램으로 이와 관련 앱으로 tessie라고 유용한게 있다. 스마트폰으로 간편하게 설정하고, 히스토리를 확인할 수 있지만 구독제이고, 무엇보다 디자인이 썩 마음에 들지 않았다. 테슬라메이트는 무료설치가 가능한 대신 설치와 설정이 다소 어렵다. 무엇보다 서버가 필요한데, 나는 홈서버(Proxmox)를 돌리고 있기 때문에 여기에 설치를 시도해 보고자 한다.



1. 설치하기

Docker install | TeslaMate



테슬라메이트 공식 문서이다. 설치법은 간단하고 나는 Docker installation을 하고자 한다. Proxmox에 docker을 설치 하였고, 함께 portainer을 설치하여 관리하고 있다. (docker-portainer 설치도 NPM과 마찬가지로 https://community-scripts.github.io/ProxmoxVE/scripts?id=docker 에서 간편하게 설치하였다.)

Portainer를 통하여 테슬라메이트 설치하는 방법은 간단하다. 우선 파일을 준비해야 한다. 공식문서에도 나와있듯 메모장과 같은 프로그램을 이용하여 docker-compose.yml 파일을 작성한다.

docker-compose.yml

0.00MB



그냥 위에 첨부한 파일을 써도 되고, 여기서 아래에 secretkey, password 부분을 자신에게 맞게 설정을 하자.

ENCRYPTION_KEY=secretkey #replace with a secure key to encrypt your Tesla API tokens

DATABASE_PASS=password #insert your secure database password!

POSTGRES_PASSWORD=password #insert your secure database password!

DATABASE_PASS=password #insert your secure database password!



secretkey는 그냥 아무거나 적어도 상관없다. ID도 아니고 password도 아니다. 암호화키? 정도로만 알고 있으면 되는데, 나중에 password처럼 요청하는것도 아니니 그냥 적당히 아무값이나 넣어주자. (ABCDEFG1234 이런식도 상관없다. 테슬라에서 정보를 받아올때 필요한것 같다.) 대신 password는 모두 똑같이 작성하도록 하자. 이게 password가 다르면 에러가 발생해서 실행이 되지 않는다.

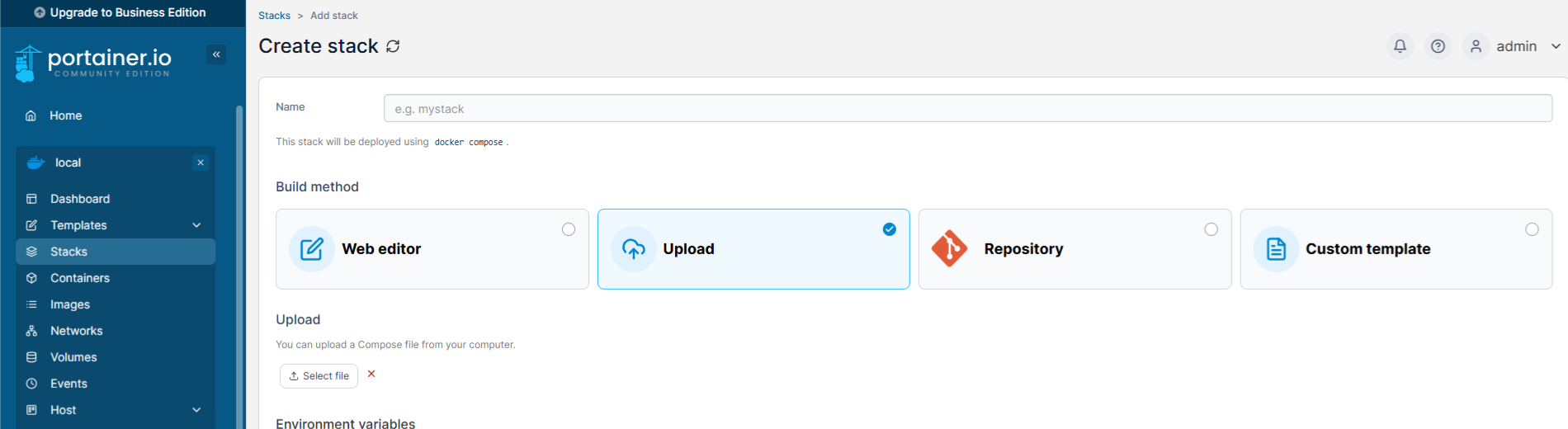

파일을 준비한 다음에는 Portainer에 들어가서 → local → Stacks → +Add stack (우측위) → upload file → docker-compose.yml 업로드 → Deploy the stack 을 하게되면 설치가 완료된다.



설치후 접속은 http://teslamate_설치ip:4000 으로 테슬라메이트 접속, http://teslamate_설치ip:3000 으로 Grafana 접속을 할 수 있다.

이때 테슬라메이트는 내 테슬라의 주행정보를 받아오는 서버정도로 생각하면 되고, Grafana는 이 정보들을 바탕으로 웹인터페이스의 대시보드를 보여주는 서버로 생각하면 된다.

접속 아이디와 password는 admin / 초기설정한 password로 접속이 가능하다. (Grafana 초기 id / pw 은 admin / admin 이다)



여기서 바로 이용할 수는 없고 테슬라 API key (token) 를 받아와야 한다. token를 받아오는 방법은 여러가지가 있지만, 나는 Auth app for tesla 를 통하여 token을 받아왔다.

‎Auth app for Tesla

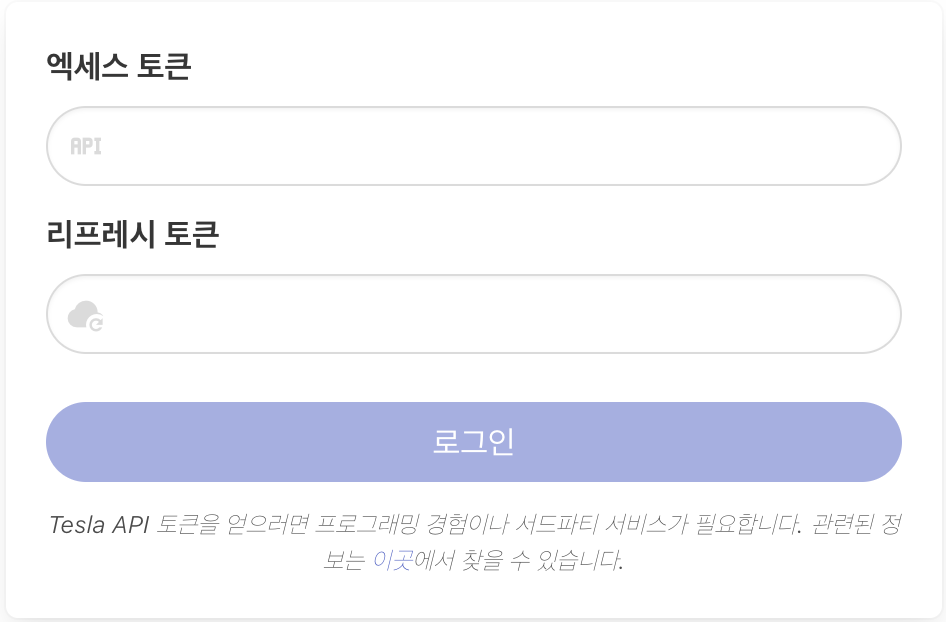

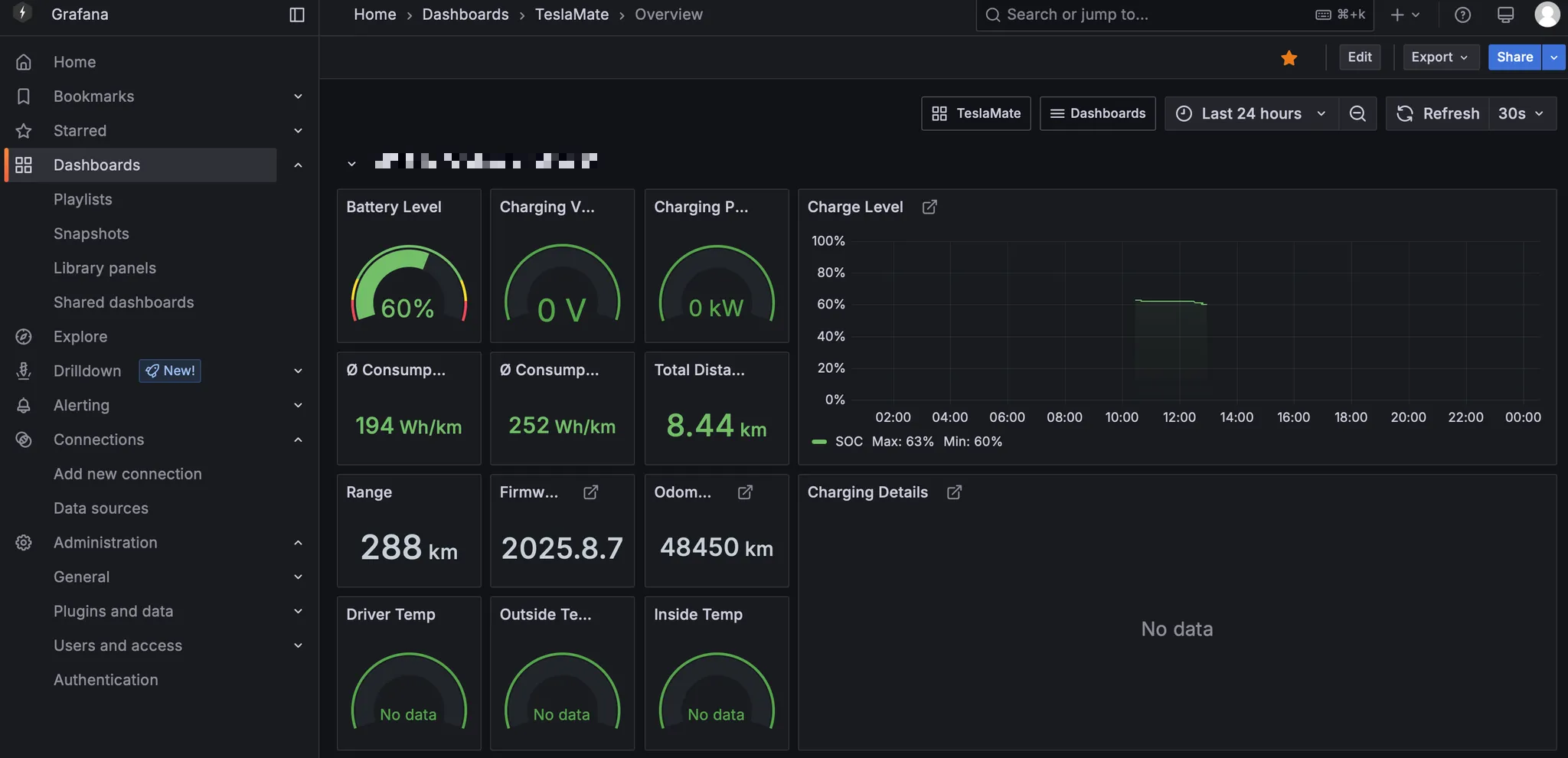

Refresh token 과 Access token 두개 모두 필요하고, 둘다 입력후 이제 대시보드 접속을 하면 웹인터페이스로 접속을 할 수 있다. 이때 Grafana로 연결되게 된다. 기능이 워낙 많아서 다 보여주기는 어렵고, 대표적인 Overview 대시보드는 이렇게 생겼다.





2. Grafana 커스텀 대시보드 꾸미기

테슬라메이트 대시보드가 참 보기가 어렵게 되어 있다. 볼수있는 정보는 많은데, 너무 복잡하다. 테슬라메이트로 주행관련 정보를 모두 저장하고, 이를 Grafana를 통해서 추출하여 통계표처럼 보여주는데, 그렇기 때문에 이 대시보드를 커스터마이징이 가능하다! 이게 JSON으로 뭔가 꾸미는것 같기는 한데….. 비전문가라 사실 잘 모르겠다.

데이터소스는 PostgreSQL을 사용하는것으로 보이고, 대시보드는 JSON을 이용하여 나타내는것 같은데, 웹인터페이스로도 바꿀수 있어 sql만 안다면 어느정도 원하는대로 커스터마이징이 가능해 보인다. sql에 대해서는 어느정도 알고 있기 때문에, 우선 데이터를 확인해 보면서 커스터마이징을 해보겠다. 데이터는 Explore에서 sql 명령어를 (ex. select * from table_name) 통하여 확인이 가능하다. 수집된 데이터가 어떤 형태로 저장되는지는 구글링을 통해서도 잘 알수가 없어, 수집된 데이터를 토대로 유추해보고자 한다.



맨아래 정리한것은 각 테이블의 변수를 정리한것이다. 여기에 포함된 변수라면 얼마든지 활용하여 대시보드를 꾸밀 수 있다. (나중에 대시보드 업데이트를 위하여 자세하게 나타내고자 하고, 사용하면서 업데이트 예정) 그런데 주차/주행상태와 같은 몇몇 변수는 없는것 같다. Tesla API 가 유료로 정책이 바뀌었다고 하는데 이런것들을 못가져오는게 아닌가 싶다.



아직 어려운 부분이지만 ChatGPT의 도움을 받아서 대시보드를 꾸며보았고, 일차적으로 아래와 같이 꾸밀 수 있었다. 좀더 꾸미는 방법은 더 공부하고 고민해 봐야겠다. (나중에 이쁘게 완성하고 나면 공유하겠다.)





---



예시로 간단하게 지난 한달간 주행거리, 주행시간, 충전량을 나타내는 판낼을 만드는 법을 소개하겠다.

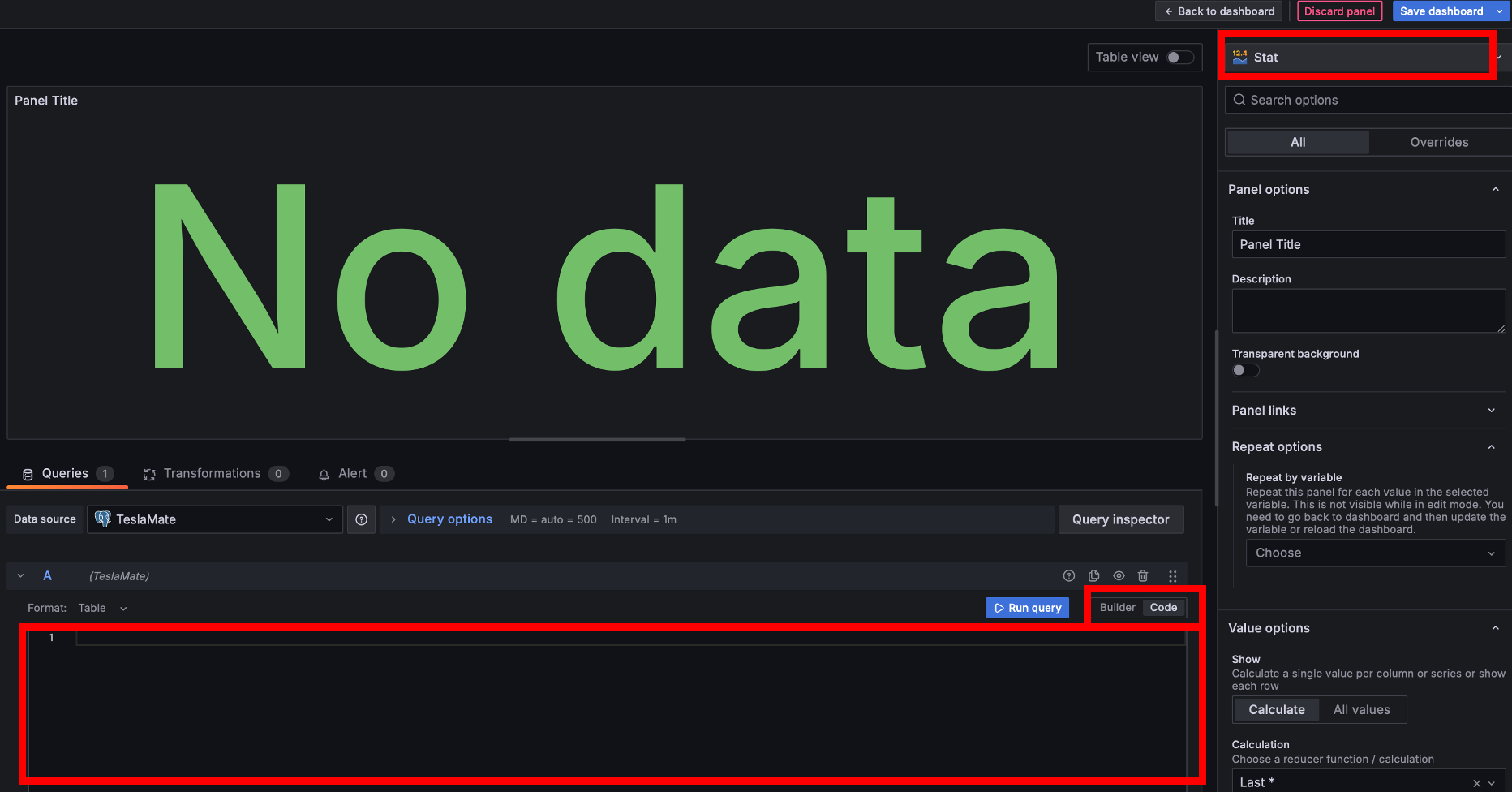

Dashboard → Edit → Visualization 으로 들어가면 대시보드에 표시할 수 있는 판넬을 제작할 수 있다. 여기서 오른쪽 위에서 Stat을 선택해주고, 왼쪽에서 Code를 선택하면 아래 sql 코드를 작성할 수 있는 창이 뜨게된다.



SELECT
  (SELECT SUM(distance) FROM drives WHERE start_date >= NOW() - INTERVAL '30 days') AS "주행 거리",
  (SELECT SUM(duration_min) FROM drives WHERE start_date >= NOW() - INTERVAL '30 days') AS "주행시간",
  (SELECT SUM(charge_energy_added) FROM charging_processes WHERE start_date >= NOW() - INTERVAL '30 days') AS "충전량"



여기에 코드를 작성해주고 Run query를 누르게 되면 위쪽에 데이터가 표시되게 된다. 위 코드를 해석하자면 drives의 테이블에서 현재부터 30일사이의 데이터 중에서 distance의 값을 모두 더해서 "주행 거리" 로 표시해 달라는 내용이다. 그리고 오른쪽 Stat아래 메뉴에서 이 판넬의 글자크기, 모양, 등을 선택할 수 있고, overrides를 활용하여 각 값에 대해서 단위를 표시한다던지 하는 세부조정을 할 수 있다. (이미 만들어져 있는 대시보드를 참조해도 된다)

---

Carges 대시보드를 보면 Cost를 입력할 수 있는 부분이 있다. 이것을 클릭해보면 충전비용을 직접 입력할 수 있는 곳으로 연결이 된다. Grafana가 아니라 테슬라메이트 쪽으로 연결이 되는데, Cost를 직접 입력을 할 수 있는데, 그런데 문제가 10000원이 넘어가서 10000 이상을 입력하려고 치면 불가능하다. 이게 소수점두자리 포함 총 6자리의 숫자만 입력이 가능해서인데, 이를 고쳐줘야 한다.

Explore의 code 입력부분에서 다음처럼 입력하면 된다.

ALTER TABLE charging_processes
ALTER COLUMN cost TYPE NUMERIC(10,2);



총 10자리를 입력받을수 있게 변환시킨건데, 이렇게 하고 Run query로 실행을 하고, 잠시 대기하고 있으면 이제 10000 이상도 입력이 잘 되게 된다.



---

addresses : 주소테이블로 생각됨. 어떠한 곳을 방문했을때, 도로명이나 지번주소가 아닌 이름으로 정의하기 위한 테이블 (ex. 서울시 중구 한강대로 420 → 서울역)

id	id	display_name	주소
latitude	위도	longitude	경도
name	이름	house_number	주소 세부
road	도로명	neighbourhood	동
city	도시	country	국가 (대부분 결측임)
postcode	우편번호	state	도 (ex. 경기도)
raw	dictionary 형식의 모든값	inserted_at	yyyy. mm. dd. AM hh:mm:ss
updated_at	yyyy. mm. dd. AM hh:mm:ss	osm_id
osm_type	"node, way, relation"





car_settings : 자동차 세팅에 관한 테이블로 추정됨. 하나의 행만 존재.

id		suspend_min
suspend_after_idle_min		req_not_unlocked	true/false
free_supercharging	true/false	use_streaming_api	true/false
enabled	true/false	lfp_battery	true/false





cars : 자동차에 관한 테이블로 추정됨. 하나의 행만 존재.

id	id	eid
model	S / 3 / X / Y	efficiency
inserted_at	yyyy. mm. dd. AM hh:mm:ss	updated_at	yyyy. mm. dd. AM hh:mm:ss
vin	VIN number	name
trim_badging		setting_id
exterior_color	차량 색상 (ex. PearlWhite)	spoiler_type	스포일러
wheel_type	휠 타입	display_priority
marketing_name	상품명 (ex. LR AWD)



charges : 충전중 주기별로 (수초간격)  충전 정보

id	id	date	yyyy. mm. dd. AM hh:mm:ss
battery_heater_on	true/false	battery_level	배터리 잔량 %
charge_energy_add	실시간 충전량 (kWh)	charger_actual_current	충전 전류 A
charge_phases		charger_pilot_current
charger_power		charger_voltage
fast_charger_present	급속충전여부? (false/true)	conn_charge_cable	(ex. SAE)
fast_charger_brand		fast_charger_type
ideal_battery_range_km	주행가능거리 (km)	not_enough_power_to_heat
outside_temp	외부기온 (ºC)	charging_process_id
battery_heater		battery_heater_no_power
rated_battery_range_km		usable_battery_level



charging_processes : 충전세션별 정보 (총추가량 / 총사용량으로 효율성 계산 가능)

id		start_date	yyyy. mm. dd. AM hh:mm:ss
end_date	yyyy. mm. dd. AM hh:mm:ss	charge_energy_add	총 추가량 (kWh)
start_ideal_range_km	충전전 주행가능예상거리 (km)	end_ideal_range_km	충전후 주행가능예상거리 (km)
start_battery_level	충전전 배터리 잔량 %	end_battery_level	충전후 배터리 잔량 %
duration_min	충전시간 (min)	outside_temp_avg
car_id		position_id
address_id		start_rated_range_km	충전후 주행가능거리 (km)
end_rated_range_km	충전전 주행가능거리 (km)	geofence_id
charge_energy_used	총 사용량 (kWh)	cost	충전비용 (기본 결측)



drives : 주행세션별 정보 (address_id는 address 테이블에서의 id)

id	id	start_date	yyyy. mm. dd. AM hh:mm:ss
end_date	yyyy. mm. dd. AM hh:mm:ss	outside_temp_avg	외부기온 평균 (ºC)
speed_max	주행최고속도 (km/h)	power_max
power_min		start_ideal_range_km	주행전 주행가능예상거리 (km)
end_ideal_range_km	주행후 주행가능예상거리 (km)	start_km
end_km		distance	주행거리 (km)
duration_min	주행시간 (min)	car_id
inside_temp_avg		start_address_id	시작지 주소 id
end_address_id	종료지 주소 id	start_rated_range_km
end_rated_range_km		start_position_id
end_position_id		start_geofene_id
end_geofence_id



geofences : 지오펜스 설정값

id	id	name	입력이름
latitude	위도	longitude	경도
radius		inserted_at
updated_at		cost_per_unit	충전요금
session_fee	충전세션 수수료	billing_type	충전요금단위 (/kWh or /min)



positions : 자동차 위치정보

id		date	yyyy. mm. dd. AM hh:mm:ss
latitude	위도	longitude	경도
speed		power
odometer	총주행거리	ideal_battery_range_km
battery_level		outside_temp
elevation		fan_status
driver_temp_setting		passenger_temp_setting
is_climate_on		is_rear_defroster_on
is_front_defroster_on		car_id
drive_id		inside_temp
battery_heater		battery_heater_on
battery_heater_no_power		est_battery_range_km
rated_battery_range_km		usable_battery_level
tpms_pressure_fl		tpms_pressure_fr
tpms_pressure_rl		tpms_pressure_rr



states : 자동차 온/오프라인 여부

id		state	offline / online
start_date	yyyy. mm. dd. AM hh:mm:ss	end_date	yyyy. mm. dd. AM hh:mm:ss
car_id	car id



updates : 펌웨어 버전

id		start_date	yyyy. mm. dd. AM hh:mm:ss, 업데이트 시작시간
end_date	yyyy. mm. dd. AM hh:mm:ss, 업데이트 종료시간	version	펌웨어 버전
car_id
