[비전공자의 머신러닝 의학연구 #10] SHAP — 머신러닝 모델의 해석

대부분의 머신러닝 모델들은 예측성능은 좋아도, 블랙박스 모델의 특성으로 해석이 어렵다. 즉, 어떤 변수가 어떻게 예측에 기여했는지 알기 어렵다. 하지만 의학연구에서는 이 해석이 중요하고, 인과관계를 밝히는 연구에서는 이 해석이 전부라고 보아도 과언이 아니다. 따라서 블랙박스 모델의 특성상 의학연구에서 머신러닝은 모델은 아무리 성능이 좋아도 그 적용이 어렵다. 하지만 머신러닝 모델해석방법이 몇가지 있는데, 이번엔 머신러닝 모델의 예측을 해석하는 표준 방법인 SHAP (SHapley Additive exPlanations) 를 정리한다.



1. SHAP이란?

SHAP 은 각 예측에 대해 각 변수가 얼마나 기여했는지 정량화하는 방법이다.

원논문은 Lundberg & Lee, "A Unified Approach to Interpreting Model Predictions", NeurIPS 2017 으로 포스팅날짜 기준으로 6만회에 가까운 인용수를 가진다.

A Unified Approach to Interpreting Model Predictions

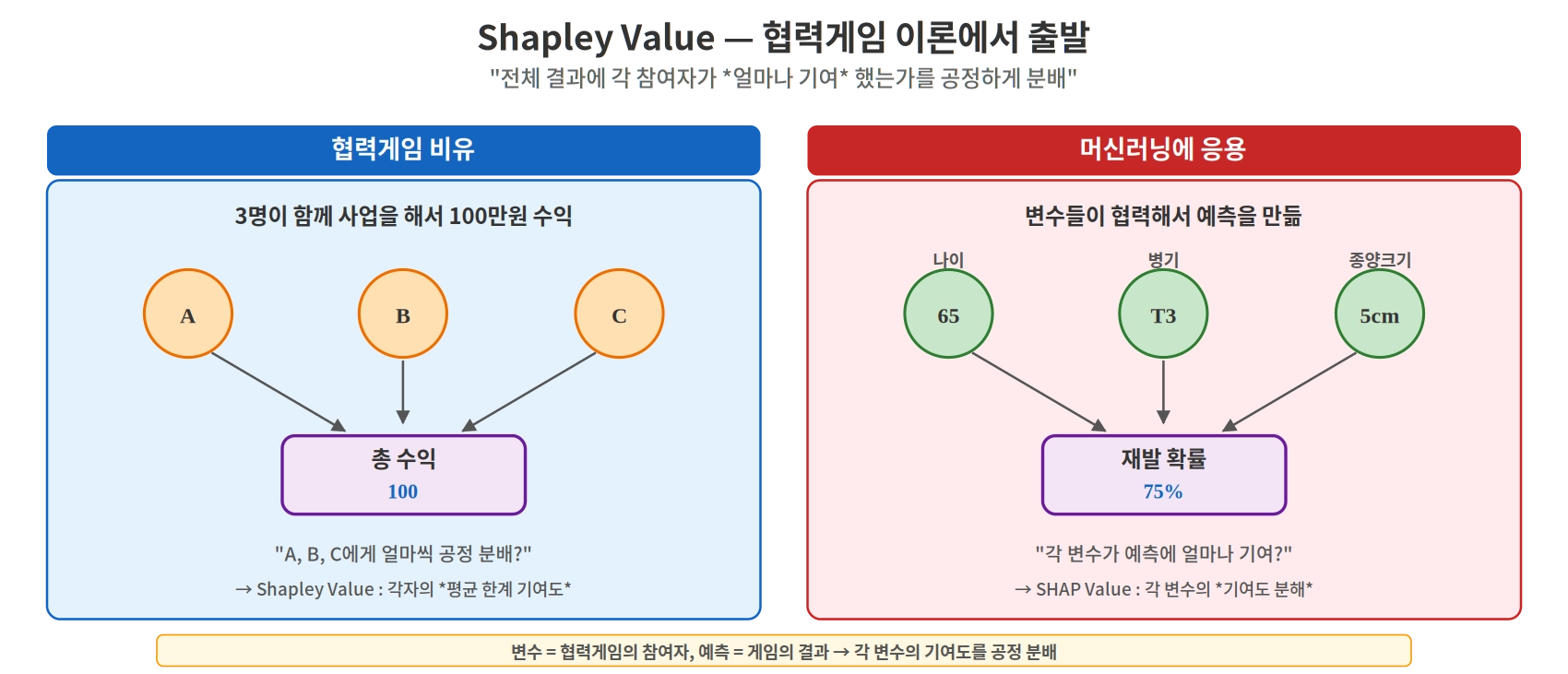

SHAP은 협력게임 이론(cooperative game theory) 의 Shapley value 에 기반한다.

Shapley value 의 원래 의미 :

여러 명이 협력해서 얻은 결과를 — 각자의 기여도에 따라 공정하게 분배 하는 방법



원논문은 Lloyd Shapley, "A value for n-person games", 1953 으로 Lloyd Shapley는 이 업적과 안정 매칭 이론 (Gale-Shapley 알고리즘) 등으로 2012년 노벨 경제학상 을 수상했다. (Alvin E. Roth 와 공동 수상)



머신러닝에 적용하면 :

• 참여자 = 입력 변수들
• 게임의 결과 = 모델의 예측
• 각자의 기여도 = SHAP value

즉 각 변수가 예측에 얼마나 기여했는지 를 — 공정하게 분배 한 값이다.



수식 — Shapley Value의 정의

φᵢ = Σ_{S ⊆ N\{i}} [ |S|! · (|N|−|S|−1)! / |N|! ] · [ f(S∪{i}) − f(S) ]



• 변수 i를 포함시킬 때 예측이 얼마나 변하는지 (f(S∪{i}) − f(S))
• 가능한 모든 변수 조합(S)에 대해 평균
• 가중치는 조합의 크기에 따라 결정

가장 큰 계산 부담 이 여기서 발생한다 — 변수가 n개면 2ⁿ개의 조합 을 봐야 한다.



2. Shapley Value의 수학적 기초 — 4가지 공리

2-1. Shapley의 4가지 공리 (1953)

Shapley는 원논문에서 "공정한 분배" 의 의미를 4가지 공리로 형식화 했다.

공리	의미	머신러닝 해석
Efficiency (효율성)	모든 기여도의 합 = 전체 결과	모든 SHAP value 합 + 기준값 = 최종 예측
Symmetry (대칭성)	같은 기여를 한 참여자는 같은 값을 받음	같은 영향을 주는 변수는 같은 SHAP value
Dummy (더미)	기여 없는 참여자의 값은 0	영향 없는 변수의 SHAP value는 0
Additivity (가법성)	두 게임을 합치면 Shapley value도 합쳐짐	모델 결합 시 SHAP value도 선형적으로 합쳐짐

2-2. Shapley의 유일성 정리

Shapley는 이 4가지 공리를 모두 만족하는 유일한 분배법 이 — Shapley value 라는 것을 증명했다.

"공정함"의 직관을 수학적 공리로 정의 → 그 정의를 만족하는 유일한 해를 발견



이것이 Shapley value 가 반세기 동안 협력게임 이론의 표준이 된 이유이며, 다른 방법들에 비해서 우위에 설 수 있는 이유이다.

2-3. 머신러닝의 맥락에서 — Lundberg & Lee (2017)

Lundberg & Lee 는 Shapley의 4가지 공리를 머신러닝 맥락에 맞춰 3가지 속성 으로 재정리했다 :

• Local Accuracy (≈ Shapley의 Efficiency) — 기준값 + 각 변수의 SHAP value 합 = 예측
• Missingness — 입력에 없는 변수는 SHAP value가 0
• Consistency — 모델이 어떤 변수의 영향을 더 받도록 바뀌면 그 변수의 SHAP value도 같이 증가

그리고 이 3가지를 모두 만족하는 유일한 방법 이 — Shapley value를 기반으로 한 SHAP 임을 증명했다.

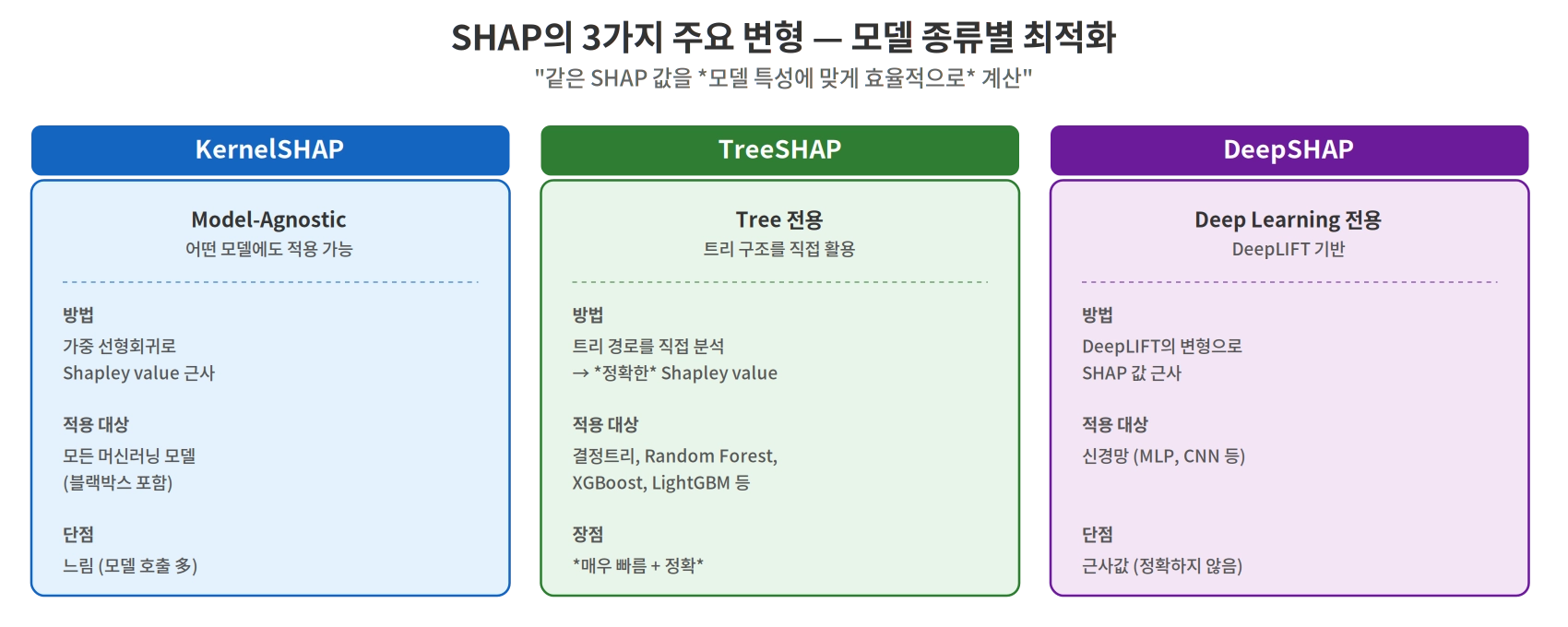

3. SHAP의 3가지 주요 변형

3-1. KernelSHAP — Model-Agnostic

• 어떤 모델에도 적용 가능 (블랙박스 포함)
• 가중 선형회귀 로 Shapley value 근사
• 단점 — 계산이 느림 (모델을 매우 많이 호출)

3-2. TreeSHAP — Tree 모델 전용

• Lundberg et al., 2020
• 결정트리, Random Forest, XGBoost, LightGBM 등에 사용
• 트리 구조를 직접 활용 해 정확한 Shapley value 계산
• 매우 빠르고 정확 — 현재 표준

3-3. DeepSHAP — Deep Learning 전용

• DeepLIFT 기반 (Shrikumar et al., 2017)
• 신경망 (MLP, CNN 등) 용
• 근사값 — 정확한 Shapley value는 아님



4. SHAP의 주요 시각화와 해석 방법

SHAP은 두 가지 핵심 시각화 를 제공한다 — 개별 환자용 (Waterfall) 과 전체 모델용 (Summary).

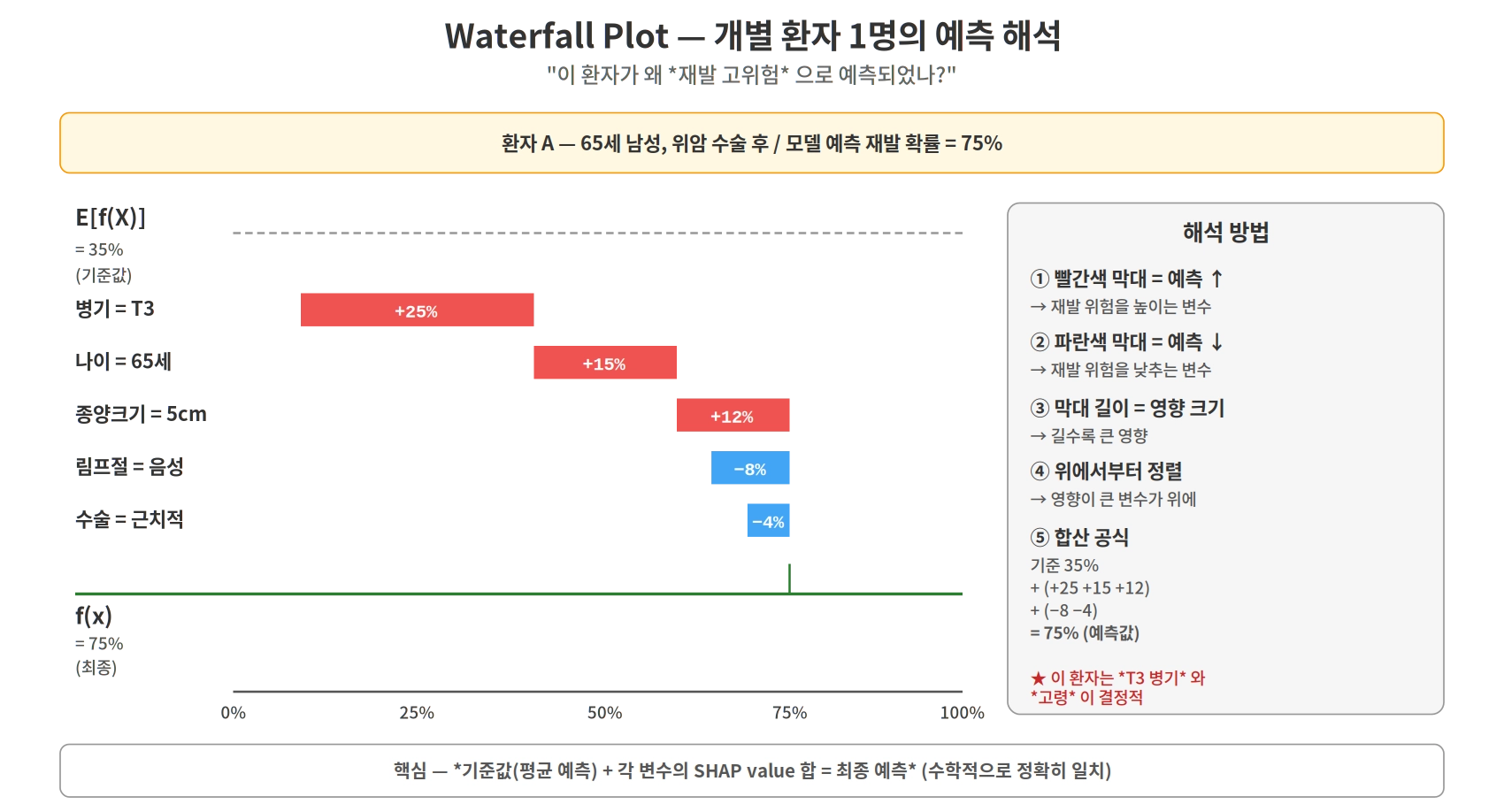

4-1. Waterfall Plot — 개별 환자 1명의 예측 해석

예시 — 환자 A의 재발 위험 75% 예측이 어떻게 만들어졌나?

• 기준값 E[f(X)] = 35% — 전체 환자의 평균 재발 예측. 모든 예측의 출발점.
• 각 변수의 기여도가 누적 되면서 최종 예측 75%에 도달.

변수	기여도	의미
병기 = T3	+25%	T3 병기가 위험을 크게 높임
나이 = 65세	+15%	고령이 위험 증가 요인
종양크기 = 5cm	+12%	큰 종양이 위험 증가
림프절 = 음성	−8%	림프절 음성이 위험 감소
수술 = 근치적	−4%	근치적 수술이 위험 감소



해석 방법

1. 빨간색 막대 = 예측을 높이는 변수 (재발 위험 증가)
2. 파란색 막대 = 예측을 낮추는 변수 (재발 위험 감소)
3. 막대 길이 = 영향의 크기 — 길수록 큰 영향
4. 위에서부터 정렬 — 영향이 큰 변수가 위에
5. 합산 공식 — 기준값 + 모든 기여도 합 = 최종 예측 (수학적으로 정확)

35% + (+25 +15 +12 −8 −4) = 75%

임상적 활용 : 이 환자에게는 "T3 병기가 가장 큰 위험 요인이고, 고령도 영향이 크다. 다만 림프절 음성이 위험을 약간 낮춰주고 있다" 처럼 환자별 맞춤 설명 이 가능하다.

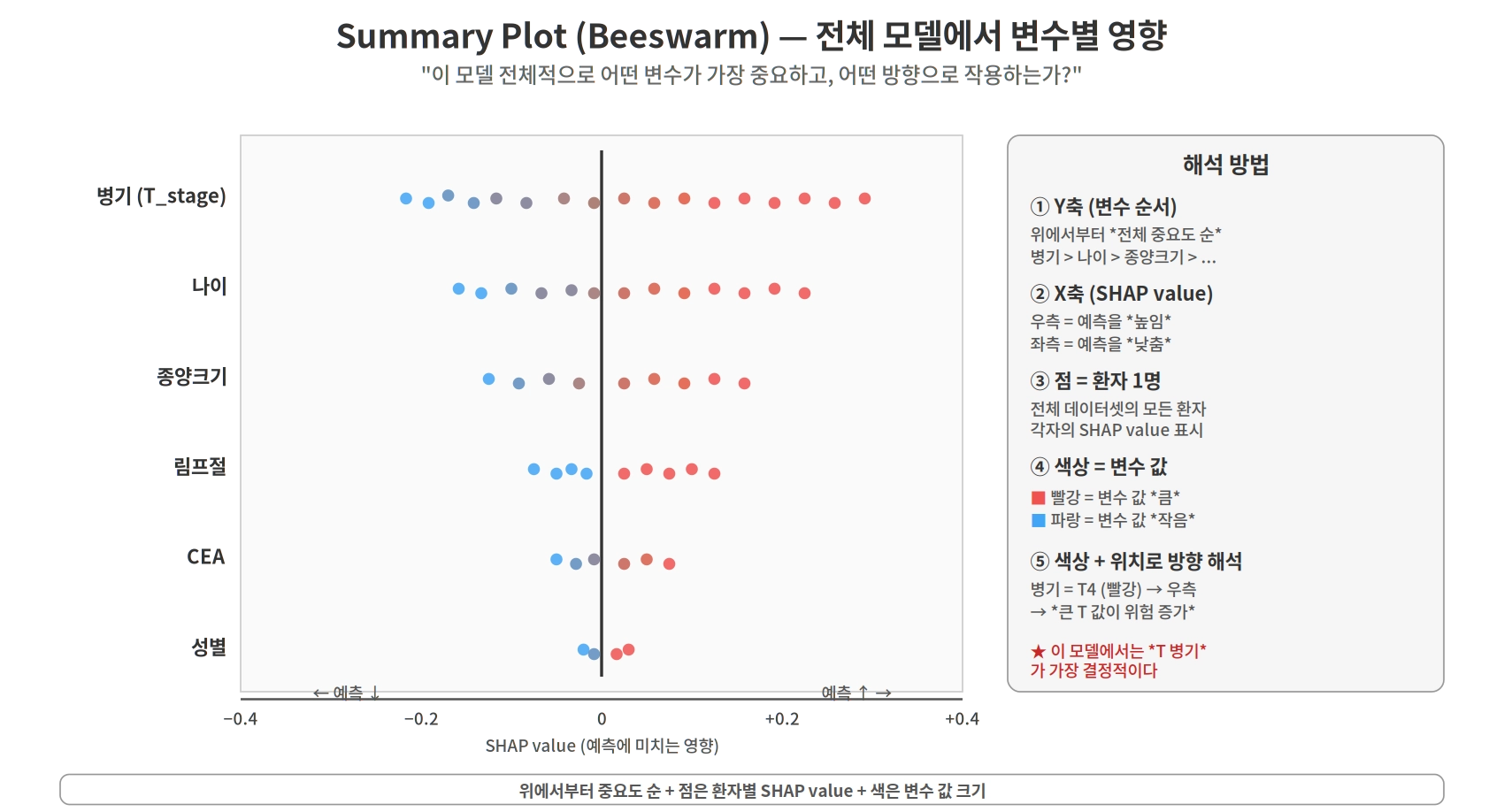

4-2. Summary Plot (Beeswarm) — 전체 모델의 변수 영향

모델 전체에서 어떤 변수가 가장 중요하고, 어떤 방향으로 작용하는가?

이 그래프는 전체 데이터셋의 모든 환자 에 대해 SHAP value 를 한꺼번에 표시한다.



해석 방법

1. Y축 (변수 순서) — 위에서부터 전체 중요도 순 (가장 영향 큰 변수가 맨 위). 예시에서는 병기 > 나이 > 종양크기 > 림프절 > CEA > 성별.
2. X축 (SHAP value)
   • 우측 = 예측을 높임 (재발 위험 증가)
   • 좌측 = 예측을 낮춤 (재발 위험 감소)
   • 중앙선 (0) = 영향 없음
3. 각 점 = 환자 1명 — 전체 데이터셋의 모든 환자 가 각자의 SHAP value 로 표시됨.
4. 색상 = 변수 값의 크기
   • 빨강 = 변수 값이 큼 (T 병기 높음, 나이 많음, 종양 큼 등)
   • 파랑 = 변수 값이 작음
5. 색상 + 위치로 방향 해석
   • 예) 병기 라인 : 빨강 (큰 T 값) → 우측 (예측 ↑) / 파랑 (작은 T 값) → 좌측 (예측 ↓)
   • 해석 : "T 병기가 클수록 재발 위험이 증가한다"

임상적 활용 : 이 그래프 하나로 :

• 어떤 변수가 가장 중요한가 (Y축 순서)
• 각 변수가 어떤 방향으로 영향을 주는가 (좌우 분포 + 색상)
• 전체 환자에서 변수의 영향이 얼마나 다양한가 (점들의 분포 폭)

이 모두를 한눈에 볼 수 있다. 논문에서 변수 중요도 발표 시 표준으로 쓰인다.

4-3. 그 외 시각화

• Force plot — Waterfall과 비슷하지만 수평 배치. 양·음 기여도를 좌우로 보여줌
• Dependence plot — 한 변수의 값에 따른 SHAP value 변화 표시. 비선형 효과 시각화에 유용
• Bar plot — 변수별 평균 |SHAP value| 를 막대로. 단순 중요도 순위 표시



5. 파이썬 코드

설치 : pip install shap

5-1. TreeSHAP — XGBoost 등 Tree 모델

import shap
import xgboost as xgb

# 모델 학습
model = xgb.XGBClassifier()
model.fit(X_train, y_train)

# SHAP 계산
explainer = shap.TreeExplainer(model)
shap_values = explainer.shap_values(X_test)

# 시각화
shap.summary_plot(shap_values, X_test)              # Summary plot
shap.waterfall_plot(shap.Explanation(               # Waterfall (환자 1명)
    values=shap_values[0],
    base_values=explainer.expected_value,
    data=X_test.iloc[0]
))
shap.dependence_plot("age", shap_values, X_test)    # Dependence plot

5-2. KernelSHAP — 모델 종류 무관

# 어떤 모델이든 가능 (블랙박스 포함)
explainer = shap.KernelExplainer(
    model.predict,
    shap.sample(X_train, 100)   # 배경 데이터셋
)
shap_values = explainer.shap_values(X_test)

5-3. DeepSHAP — 신경망

explainer = shap.DeepExplainer(model, X_train[:100])
shap_values = explainer.shap_values(X_test)



6. 의학연구에서의 활용

SHAP은 의학연구 ML 논문에서 표준 해석 도구 로 자리잡았다.

• 변수 중요도 발표 — Summary plot으로 전체 모델 해석
• 개별 환자 설명 — Waterfall plot으로 왜 이 환자가 고위험인지 설명
• 비선형 효과 시각화 — Dependence plot으로 나이 vs 위험 같은 관계 표현
• 상호작용 발견 — 변수 조합의 효과 탐지

특히 XGBoost, Random Forest 같은 Tree 모델에서 — TreeSHAP의 빠르고 정확한 계산이 현대 의학연구의 표준 인터프리테이션 으로 자리잡았다.



7. SHAP의 장점

• 이론적 견고함 — Shapley value의 4가지 공리 + 수학적 유일성 보장 (Shapley 1953, Lundberg & Lee 2017)
• 모델 무관 + 모델 특화 모두 지원 — KernelSHAP은 어떤 모델도, TreeSHAP은 정확하고 빠름
• Local + Global 해석 모두 가능 — 개별 환자 + 전체 모델
• 일관성 — Consistency 속성 덕에 모델 비교 시 불공정한 해석 방지
• 표준 시각화 도구 — Waterfall, Summary, Dependence 등



8. SHAP의 한계

• 계산 비용 : 정확한 Shapley value는 변수 수에 따라 지수적으로 증가 한다. 변수가 10개를 넘으면 exact 계산이 거의 불가능 해진다. → KernelSHAP 같은 근사 방법 을 쓰지만, 근사 오차가 발생할 수 있고 여전히 느리다.
•  변수 독립 가정 : KernelSHAP의 기본 구현은 변수들이 서로 독립 이라고 가정한다. 실제 의학 데이터는 변수 간 강한 상관관계 가 많다 (예: 나이와 동반질환). → 상관관계 있는 변수들의 SHAP value 해석이 왜곡될 수 있다 (Aas et al., 2021).
• 인과성 아님 : SHAP value는 모델이 예측에 사용한 기여도 이지 실제 인과 효과가 아니다. → "SHAP value가 크다 = 임상적 인과 관계" 가 아님. 별도의 인과 추론이 필요하다.
• 모델 의존성 : SHAP은 학습된 모델을 설명 하는 도구이지 진실을 밝히는 도구 가 아니다. 모델이 잘못 학습되었다면 — SHAP도 잘못된 설명을 제공한다.
• 사람의 해석 오류 가능 : SHAP 시각화가 직관적 인 만큼 임상적 의미를 과도하게 부여 할 수 있다. 항상 전문가의 해석 과 함께 봐야 한다.
• 유의미성, 연관성의 정도가 아님 : 통계학에서는 p-value, 95% confidence interval 과 같이 유의미함을 제시하는 지표가 있지만, SHAP에는 없다. 또한, 회귀계수와 같이 age가 1 증가할때 사망위험도가 1.1 증가한다과 같은 설명이 불가능하고, 단지 얼마나 중요한 변수인지 상대적인 정도만 알 수 있다.
